消火栓按鈕接幾根線

 消火栓按鈕接幾根線？這問題其實是比較簡單的，特別是《火災自動報警系統設計規范GB50116-2013》實施以后。在此規范的4.3.1條中"當設置消火栓按鈕時，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。"也就意味著消火栓按鈕可以不直接起泵了。而這種接法，就變成了簡單的一組信號線就可以了，如下圖。

　　當建筑物內設有火災自動報警系統時，現場的人員打開消火栓的閥門后按下消火栓按鈕，消火栓按鈕的動作信號發送至消防聯動控制器消防聯動控制器確認按鈕的動作信息后，聯動控制消防泵啟動，消防泵的動作信號反饋至消防控制室，并在消防聯動控制器上顯示。

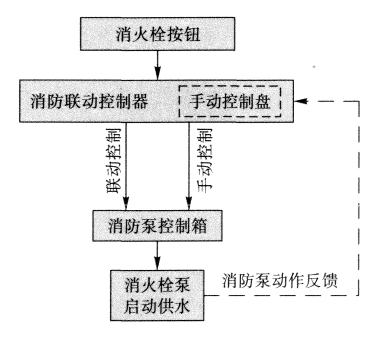

　　建筑中設置火災自動報警系統時室內消火栓聯動控制的工作原理如下圖所示。

　　在火規之前，那消火栓按鈕（火災自動報警系統中）需要接線多的可以達7根線，不同品牌不同型號的有些差別，除了信號線還有啟泵線、反饋線、點燈線等等。
